ZT型阻尼彈簧減振器

ZT Damping spring absorber

ZT型阻尼彈簧減振器是以螺旋彈簧為主體,配以阻尼材料及，上下殼體、橡膠摩擦墊片等組成,本系列共有28種荷載規格,選擇面廣、荷載范圍大,其最佳額定荷載從100N至48000N ,使用荷載從67 N至61000N,固有頻率均在1.5至49HZ范圍內，適應性強，對積極減振、消極減振、沖擊減振效果顯著，是降低噪音、減少振動危害、保護環境的理想減振器。產品阻尼比為0.065具有固有頻率低又有較大阻尼比,結構緊湊合理,使設計更為優先,對固體傳聲的隔離效果明顯，是一-種多功能的減振元件,能基本滿足各類減振工程的需要。

注:本系列產品在使用時,其壓縮變形不得超過最大變位線(紅色標線)

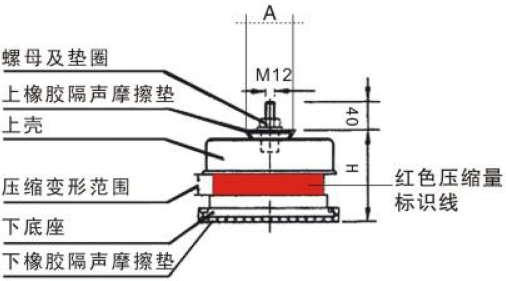

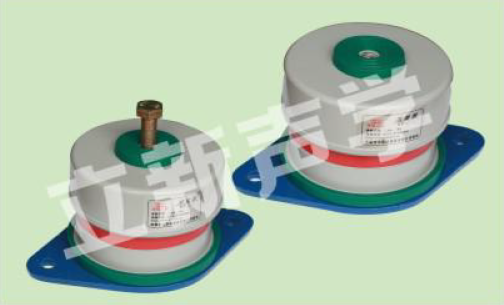

產品圖例:

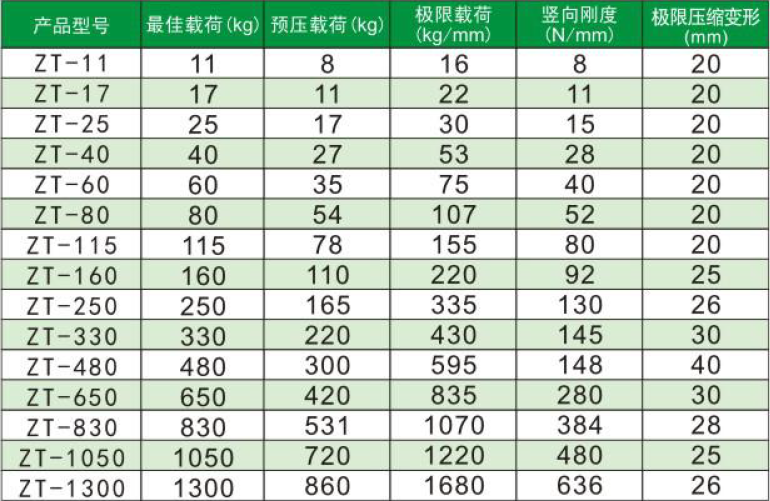

性能參數表:

Performance parameter table:

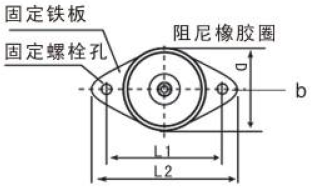

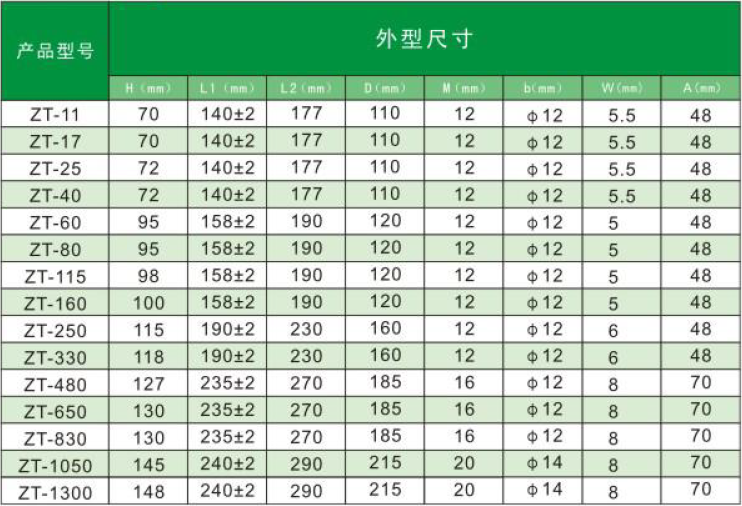

外型尺寸表:

Table of physical dimensions:

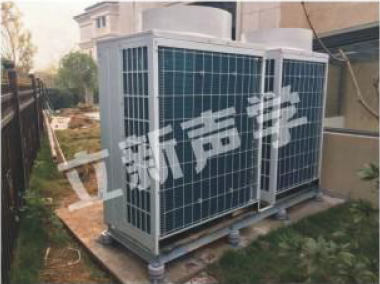

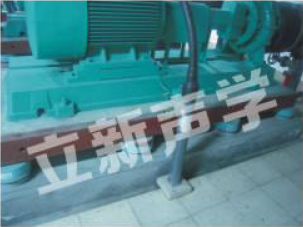

安裝實例:

Installation example:

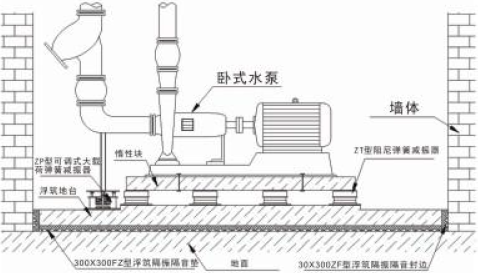

臥式水泵二級減振整體圖(滿鋪式)

注:鋼筋混凝土浮筑地臺必須在正規廠家指導下進行

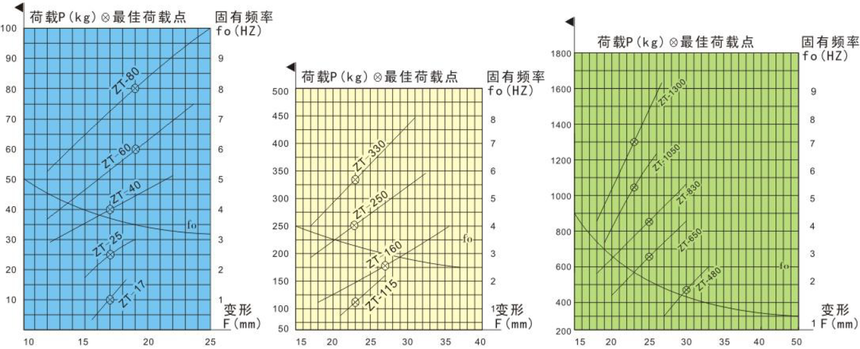

ZT型阻尼彈簧減振器荷載、變形與固有頻率曲線圖,用戶可根據頻譜方便地設計計算出三者之間的關系

Curves for load, deformation and natural frequency of ZT damping spring shock absorber. you may calculatethe relationship of three of them according to it easily.

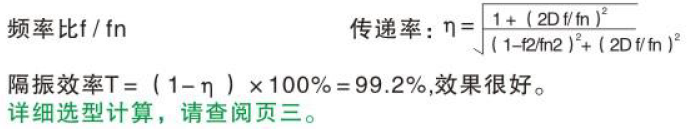

隔振效率計算公式:

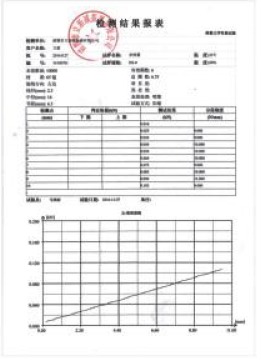

彈簧豎向鋼度等性能測試表

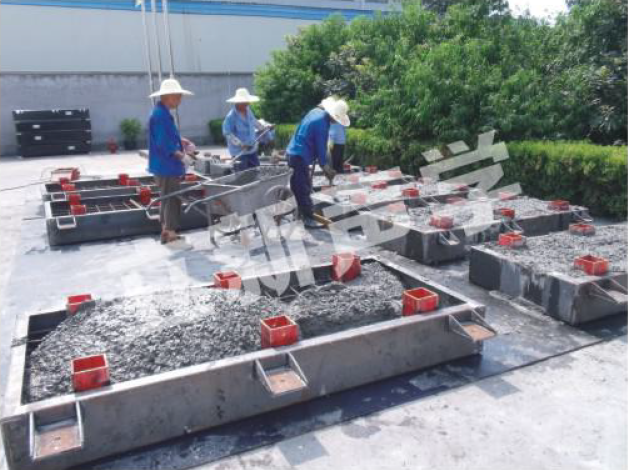

水泥惰性塊制作形狀:

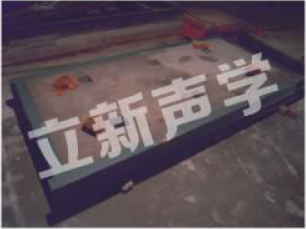

制作形式一

制作形式二

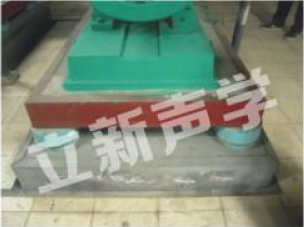

現場施工制作形式三

注:①水泥惰性快制作的重量,按照隔振原理及聲學規范,必須大于原設備重量1.5倍以上。

②1噸以上載荷,應考慮用限位裝置的ZP型大載荷可調式彈簧減振器。
